对74HC595芯片的认知了解

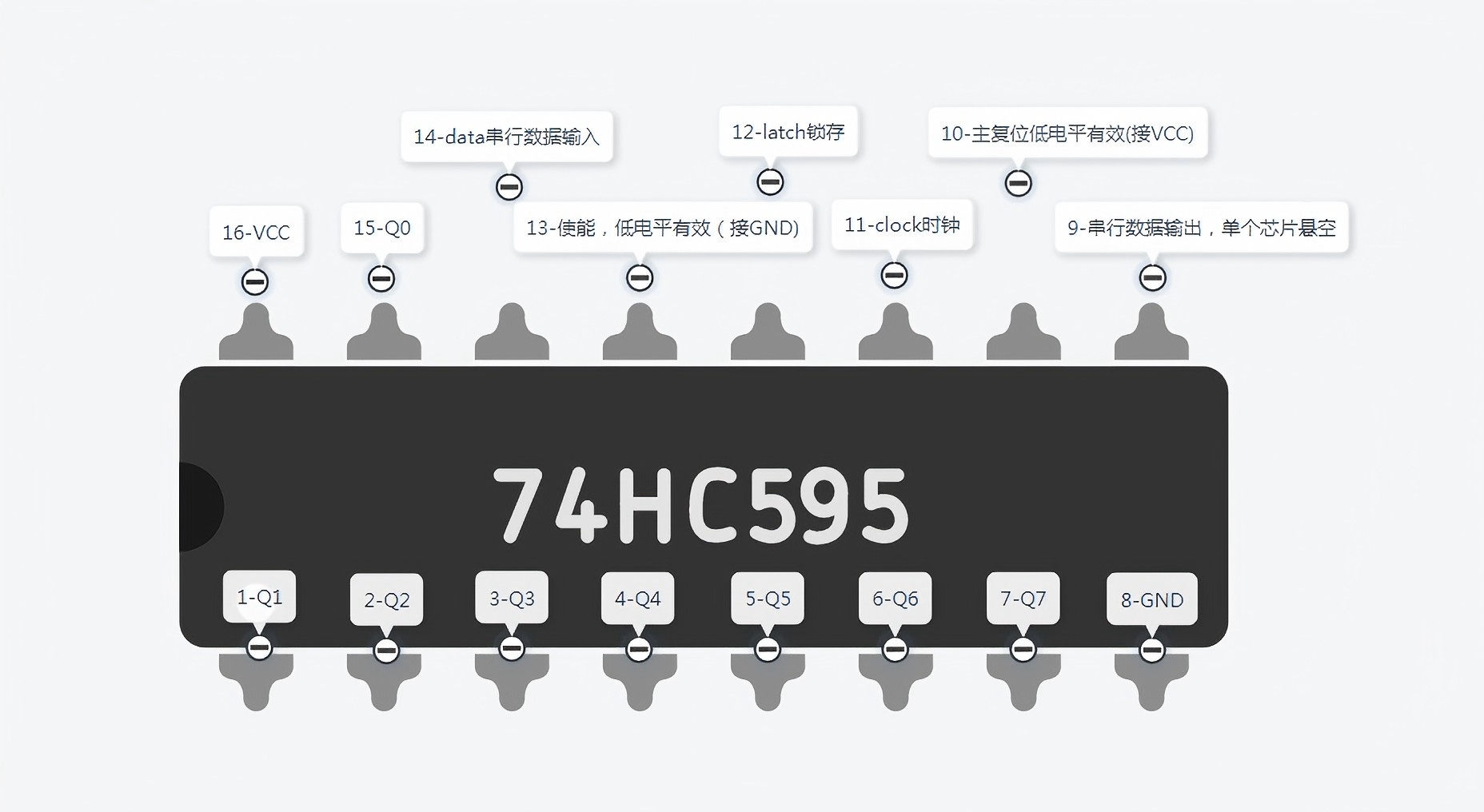

74HC595芯片，一共有16个引脚
有半圆形开口一侧的左边为1号引脚，逆时针方向引脚编号增加一共有D0到D7一共8个数据输出口
15引脚为D0口
1引脚为D1口
2引脚为D2口
3引|脚为D3口
4引脚为D4口
5引脚为D5口
6引脚为D6口
7引脚为D7口
8引脚为GND
9引脚为串行数据输出，单个595芯片此处悬空
10引脚，主复位低电平有效，接VCC
11引脚，数据时钟，对应编程模块的clock
12引脚，锁存，对应编程模块的latch
13引脚，输出使能低电平有效，接GND
14引脚，数据输入，对应编程模块的data
16引脚为电源VCC

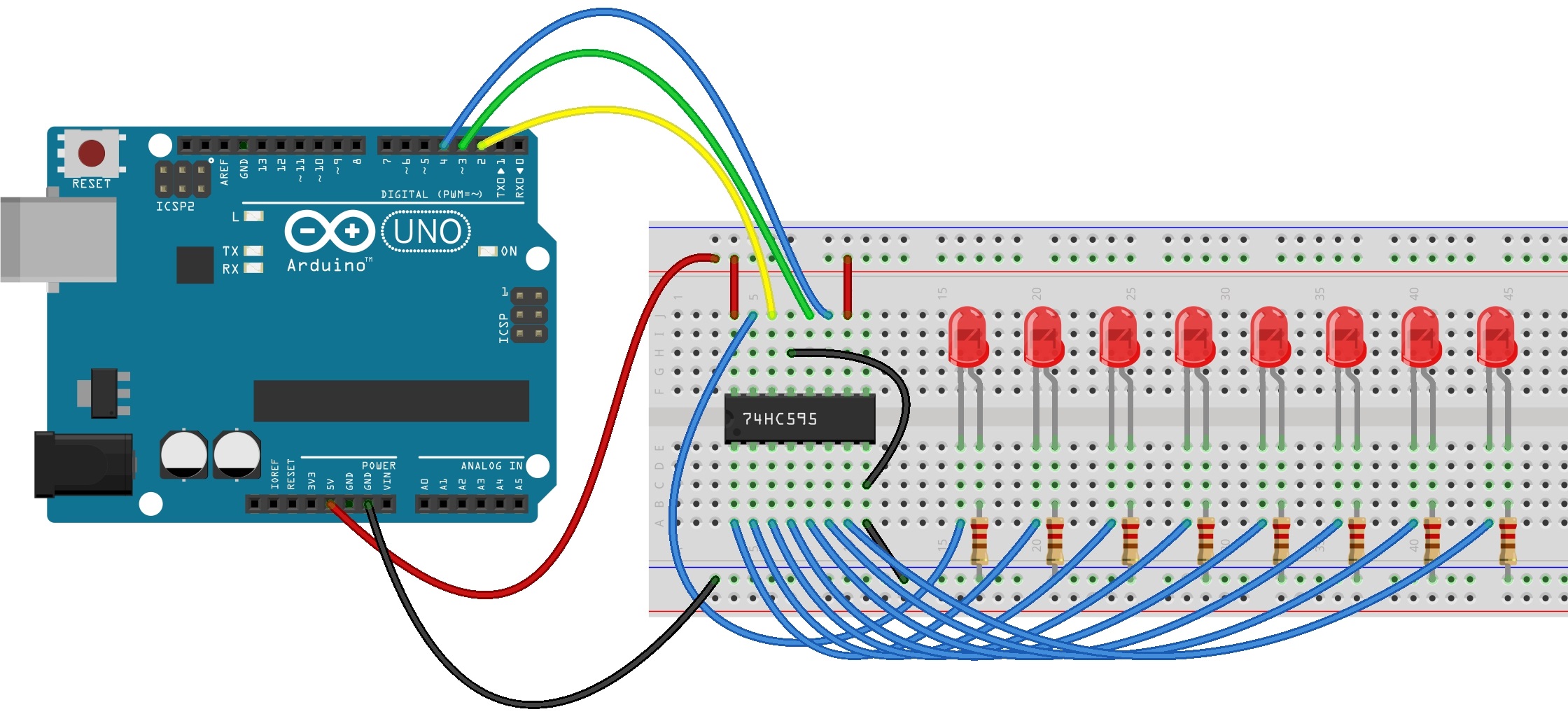

单只芯片接线方式：

74HC595芯片.rar
